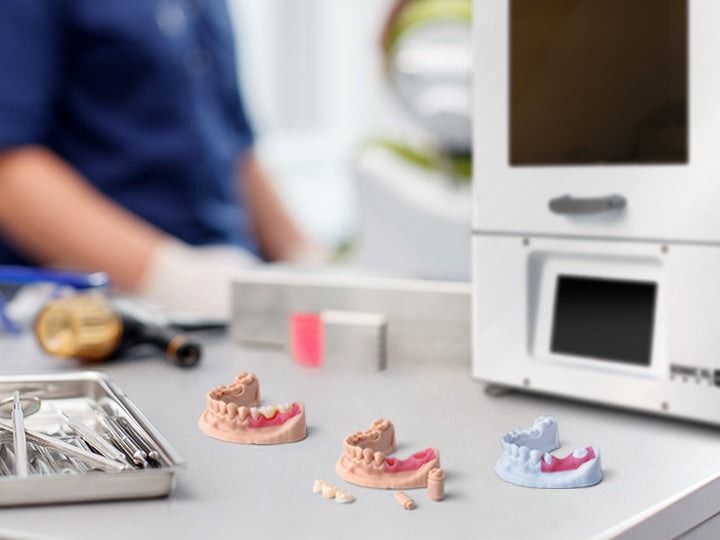

İmplant Görselleştirme ve Tedavi Planları İçin Gingiva (Yumuşak Doku) Maskesini 3D Yazdırma Kılavuzu

Bu kapsamlı kılavuzda, implant analog modelleri için yumuşak doku (gingiva) maskesini adım adım nasıl 3D yazdıracağınızı gösteriyoruz. 3D baskıya yeni başlıyor olun ya da mevcut iş akışınızı iyileştirmek istiyor olun, burada anlatılan pratik adımları hemen uygulayarak etkili gingiva maskeleri üretebilirsiniz.

Adım 1: Tarama

Öncelikle hastanın ağız içi koşullarını dijital (sayısal) olarak kaydederiz. Bu dijital ölçü, CAD (Bilgisayar Destekli Tasarım) modelimizi hazırlarken temel alınır.
Dijital ölçüyü elde etmenin iki ana yöntemi vardır:

İntraoral tarayıcı kullanmak
El tipi tarayıcı, hastanın ağzına doğrudan yerleştirilir ve diş-dişeti yapısını gerçek zamanlı görüntüler.
Konvansiyonel ölçüden elde edilen fiziksel modeli masaüstü tarayıcıyla taramak
Ölçü malzemesi ve kaşık kullanılarak klasik ölçü alınır, ardından alçı/model seti masaüstü tarayıcıya yerleştirilir.

Hangi yöntem seçilirse seçilsin, çıktı .STL formatında kaydedilebildiği sürece ikisi de aynı derecede geçerlidir.

Adım 2: Tasarım

Exocad veya 3Shape gibi dental CAD yazılımlarını kullanarak gingiva maskenizi tasarlayın.
Taradığınız veriden implant modelini oluşturun.
İmplant yerleşimini planladığınız bölgeyi belirleyin ve tam o alana bir gingiva maskesi ekleyin.
Maskeyi .STL olarak kaydedin.

İpucu: Baskının sorunsuz tamamlanması ve kırılmaları önlemek için maske duvar kalınlığını en az 0,6 mm yapın.

Adım 3: Dilimleme (Slicing)

Tasarım bittiğinde, yazdırılabilir bir dosya hazırlamak için Phrozen DS Slicer’ı açın ve gingiva maskenizi içe aktarın (.STL).
Bu aşamada üç öğe belirlenir: baskı yönü, destekler ve reçine profili.

Baskı Yönü & Destek

Tabanı düz gingiva maskeleri: Yapı plakasına yatay (düz) yerleştirin; desteğe gerek yoktur.
Tabanı yuvarlak veya düz olmayan maskeler: Yine yatay, düz yüzeyi plakaya bakacak şekilde konumlandırın ve destek ekleyin.

Reçine Profili

Gingiva maskesi baskıları için Phrozen Gingiva Mask Resin kullanılmasını öneririz.

Yumuşak, elastik ve boyutsal olarak stabil bir malzeme üretir; kolay kesilir, şekli korur.
Açık pembe tonu, gerçek dişeti görünümünü taklit eder.

DS Slicer ayarları

1- Sağ üst köşedeki dişli simgesine (⚙) tıklayın. Sol menüden Machine → yazıcınızı seçin.

2- Sol menüden Print → Phrozen Dental → Gingiva Mask reçinesini seçin.

3- Katman yüksekliği: 50 µm veya 100 µm; daha düşük yükseklik daha ince detay, ancak daha uzun süre.

4- Parametre: “Stable” (orta hız) veya “Turbo” (daha hızlı) modlarından birini seçin; ayarları yeniden denemenize gerek kalmaz.

Tüm ayarlar tamamlandığında Single Para Slice düğmesine tıklayın; model dilimlenir ve sonraki adıma geçilir.

Adım 4: Dosya Aktarımı

Dilimleme bittiğinde dosya otomatik olarak .ZIP formatına dönüştürülür. Dosyayı USB belleğe kaydedebilir veya ağ üzerinden doğrudan yazıcıya gönderebilirsiniz.

USB ile

Open the Folder düğmesine tıklayın, .ZIP dosyasını seçip USB’ye kopyalayın.

Ağ Gönderimi (Wi-Fi)

Network sending düğmesine tıklayın.
Yazıcınızın IP adresini girin (IP’nin doğru olduğuna emin olun).

Adım 5: Baskı

Reçineyi iyice çalkalayın, hazneye maksimum kapasitenin yarısı–üçte ikisi kadar dökün.
Yapı plakası üzerindeki iki başparmak vidası ve haznenin yanındaki iki vida sıkı olmalıdır.

USB’den Yazdırma

USB belleği yazıcıya takın.
Dokunmatik ekranda Print → USB simgesi → dosyanızı seçin.
Açılan pencerede Yes deyin; baskı başlar.

Wi-Fi’den Yazdırma

Phrozen OS arayüzüne IP adresiyle bağlanın.
PLATES sekmesinde dosyanızı bulun, Print’e tıklayın.

(Daha ayrıntılı baskı başlatma adımları için Phrozen Dental 2022 serisi rehberine göz atabilirsiniz.)

Adım 6: Son İşlem (Post-Processing)

Maskeyi Plakadan Ayırma

Metal spatulayı maskenin kenarına yerleştirip hafif, sabit bir baskıyla yavaşça kaldırın.
Aşırı güç kullanmak hem parçayı hem de ellerinizi zedeleyebilir.

Temizleme

Maskeyi %99 IPA doldurulmuş ultrasonik temizleyicide 10 dk yıkayın.
Koyu bir ortamda 30 dk kurumaya bırakın veya basınçlı hava ile hemen kurutun.

Nihai Kürleme

Maskeyi gliserol dolu cam bir kaba tamamen daldırın.,

Kaba, Phrozen Cure / Cure Luna / Cure Mega cihazlarından birine yerleştirin ve 30 dk / 405 nm ışıkla kürleyin (aynı dalga boyunu veren başka cihazlar da kullanılabilir).

Kürleme tamamlanınca maskeyi gliserolden çıkarın, suyla iyice durulayın ve kâğıt havluyla narince kurulayın.

Not: Farklı reçinelerin kürleme süreleri ve yöntemleri değişebilir; her zaman ilgili reçine kılavuzuna bakın.

Hepsi Bu Kadar!

Bu adımları izleyerek laboratuvarınızda veya kliniğinizde hastaya özel, hassas gingiva maskelerini dakikalar içinde üretebilir, implant görselleştirme ve tedavi planlarınızı güvenle gerçekleştirebilirsiniz.

by- Kendrick Santoso
