Ayda 50.000 aligner: Print Settings Editor ile yüksek hacimli şeffaf plak üretimi

Şeffaf plak (clear aligner) üretiminde darboğaz çoğu zaman yazıcının hızı değil, modelin tasarımdan pakete kadar geçtiği adımların toplamıdır. Hindistan'da 550'den fazla klinik ve 2,5 milyonu aşkın hastayla ülkenin en büyük diş kliniği zinciri olan Clove Dental, bu zinciri uçtan uca ele alarak aylık aligner kapasitesini 2.000'den 50.000'e çıkardı. Anahtar, Form 4B'nin kendisinden çok, Print Settings Editor ile özelleştirilmiş baskı ayarları ve etrafına kurulan iş akışı oldu.

Başlangıç: Form 3B'den Form 4B filosuna

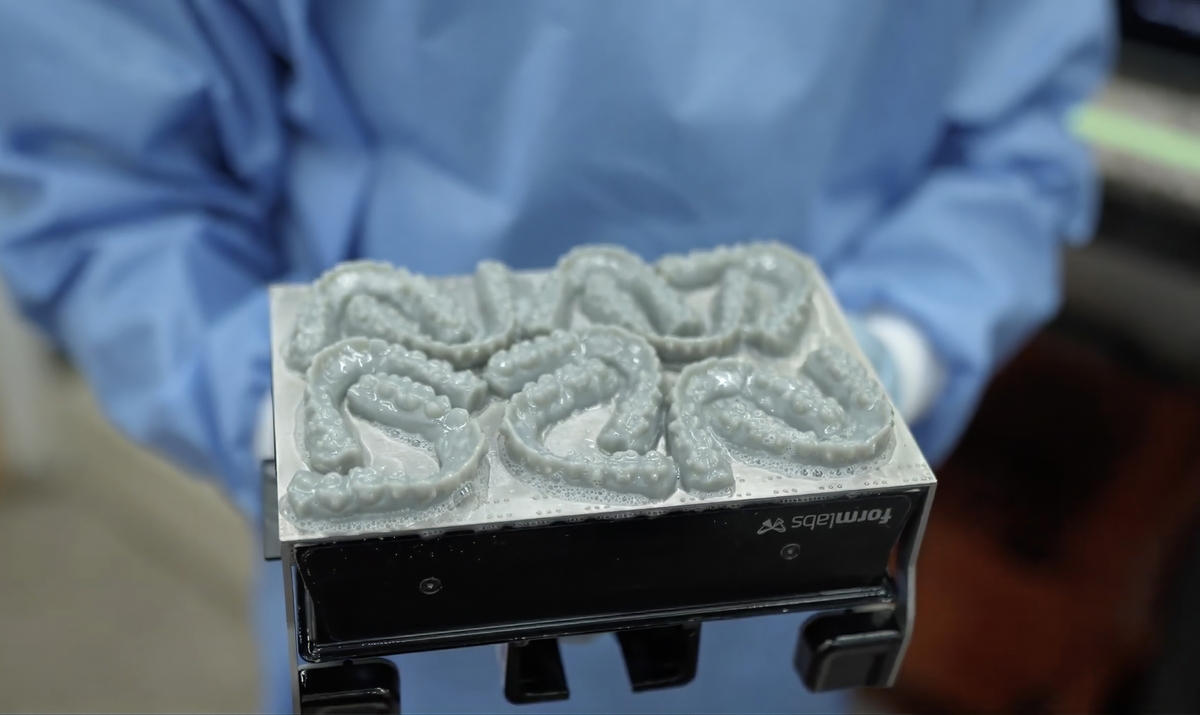

Clove, Şubat 2024'te Form 3B ile üretime başladı. Form 4B'nin Nisan 2024'teki lansmanından birkaç ay sonra yeni platforma geçti ve Şubat 2026 itibarıyla 10 adet Form 4B çalıştırıyor. Reçine beslemesi Resin Pumping System (reçine pompalama sistemi) ile 5 litrelik kaplardan doğrudan tanklara yapılıyor; Flex Build Platform sayesinde parçalar alet kullanmadan, hızla platformdan ayrılıyor.

Print Settings Editor ile katman kalınlığı kararı

Ekip başta Fast Model Resin ile 100 µm katmanda basıyordu; ancak parti sürelerini daha da kısaltmak gerekiyordu. Formlabs uzmanlarıyla birlikte Print Settings Editor'da özel profiller geliştirildi: pozlama süresi, katman kalınlığı, çözünürlük, ısıtma, sıyırma ve katmanlar arası hareket parametreleri ayarlandı. Sonuçta 120 µm katman, verimlilik, estetik ve yüzey kalitesi arasındaki en iyi denge olarak seçildi.

Clove'un Form 4B ve Fast Model Resin'i seçmesinde doğruluk ve güvenilirlik verileri belirleyici oldu: yüzeyin en az %95'inin CAD modelinin 100 µm'si içinde kalması ve %98,7 baskı güvenilirliği. Daha az yeniden baskı, daha yüksek gerçek kapasite demek.

Petek yapı ve API ile otomasyon

Modellerin iç kısmına uygulanan petek (honeycomb) ızgara, model ağırlığını ve reçine tüketimini yaklaşık %20 azaltıyor. Formlabs API'si ile tasarımdan baskıya geçiş 10 yazıcının tamamında otomatikleştirilmiş durumda; her model üzerinde kameraların okuduğu küçük bir kod bulunuyor ve bu kod izlenebilirliği sağlıyor.

Baskı sonrası hat

Modeller basıldıktan sonra şu adımlardan geçiyor:

1. Termoform (plak çekme)
2. Barkod / RFID etiketleme
3. Lazer markalama
4. CNC kesim
5. Elle polisaj ve kontrol
6. Ultrasonik temizlik, etiketleme ve paketleme

Her hasta için tedavi boyunca 20–30 aligner üretildiği düşünülürse, otomasyonla vardiya başına 2.000 arka kadar çıkan kapasite ancak bu akışla anlamlı hale geliyor.

Neden yazıcı hızı tek başına yetmez?

Clove'un deneyimi, verimlilik artışının büyük kısmının yazıcı dışındaki kararlardan geldiğini gösteriyor: doğru katman kalınlığı, reçine tüketimini düşüren model geometrisi, platformdan parça almayı hızlandıran Flex Build Platform ve 10 yazıcıda tasarımdan baskıya geçişi otomatikleştiren API entegrasyonu. Form 4B'nin güvenilirliği bu zincirin temelini oluşturuyor; ancak ayda 50.000 aligner'a ulaşmak için zincirin her halkasının ayarlanması gerekmiş.

Aligner dışına açılım

Clove aynı altyapıyı başka endikasyonlara da genişletti: kron modelleri için Precision Model Resin, indirekt bonding kaşıkları için IBT Flex Resin. İndirekt bonding, braketlerin tek tek yapıştırılmasına göre koltuk süresini 40–60 dakikadan 10–20 dakikaya indiriyor. Önümüzdeki altı ayda yeni yazıcılar ve ek otomasyon planlanıyor.

Bu örnekten çıkarılacak dersler

• Yüksek hacimde katman kalınlığı tek başına bir "hız ayarı" değil; yüzey kalitesi ve doğrulukla birlikte optimize edilmesi gereken bir karar.
• Print Settings Editor, doğrulanmış reçineyi kendi hacminize göre ayarlamanıza izin veriyor; ancak değişiklikleri doğruluk ölçümüyle birlikte yapın.
• Reçine pompalama, esnek platform ve API entegrasyonu gibi küçük görünen adımlar, 10 yazıcılık bir filoda büyük işçilik tasarrufuna dönüşüyor.
