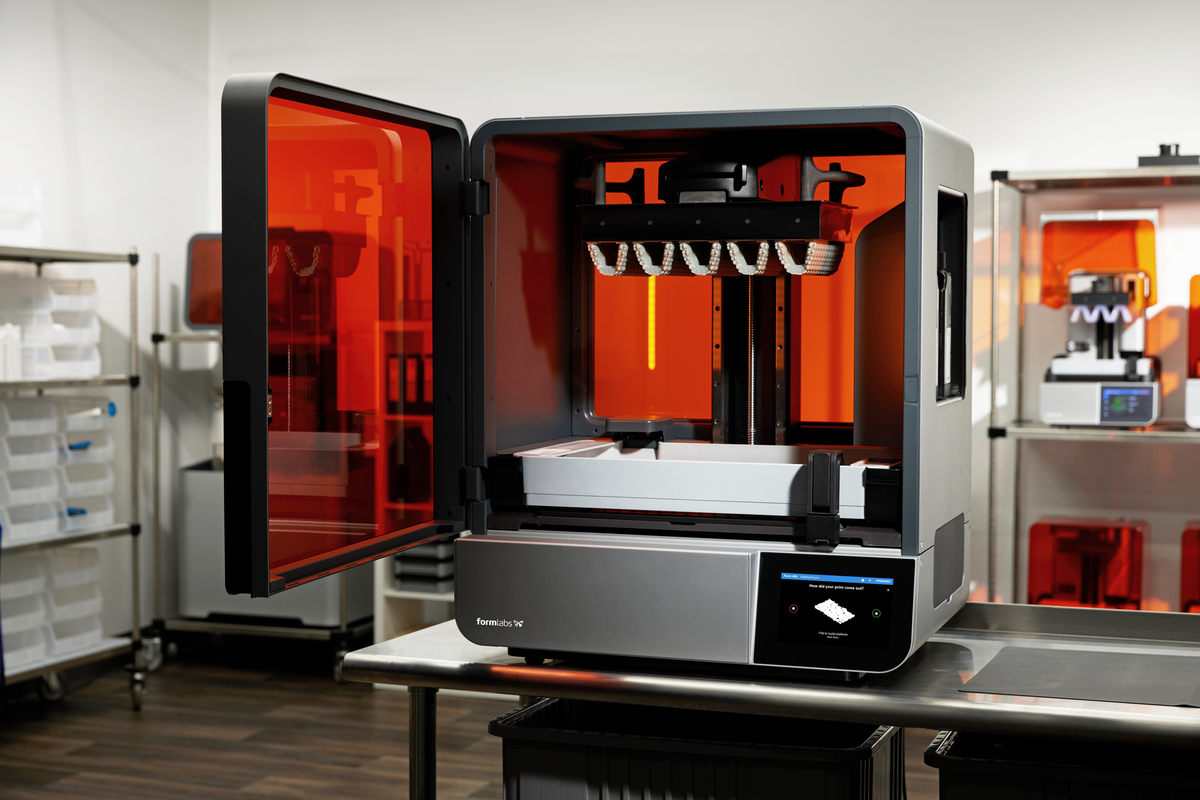

Form 4BL nasıl bu kadar hızlı? Büyük formatta LFD baskı motoru
Form 4BL, Form 4B'nin LFD baskı motorunu büyük formata taşıyor: 145 LED'li Backlight Unit, değiştirilebilir LPU 4L, Form 3BL'ye göre 2–4 kat hız ve 32 modellik platform. Süre karşılaştırmaları, sensörler ve sarf tarafı.
Form 3BL, büyük formatlı dental baskıyı erişilebilir kılmıştı ama uzun baskı süreleri laboratuvarların en büyük şikâyetiydi. 2024 baharında Form 4B ile gelen LFD Print Engine, Form 4BL ile büyük gövdeye taşındı. Sonuç saatte 120'yi aşkın model basabilen bir büyük format yazıcı. Bu hızın kaynağına bakalım.
Form 3BL ile temel fark
| Form 3BL | Form 4BL | |
|---|---|---|
| Teknoloji | Lazerli SLA | MSLA, Low Force Display |
| Pozlama | Lazer ile | LCD maskesiyle katmanın tamamı tek seferde |
| Baskı hacmi | 33,5 × 20 × 30 cm (21,4 L) | 35,3 × 19,6 × 35,0 cm (24,2 L) |
| Hız | – | Form 3BL'nin 2–4 katı; malzemeye göre 10–80 mm/sa |
Tüm katmanı aynı anda pozlayan MSLA yaklaşımı hızlıdır, ama bu tür yazıcılarda çoğu zaman kalite ya da dayanıklılıktan ödün verilir. Form 4BL, Form 4B ile aynı çekirdek teknolojiyi kullanarak bu dengeyi korumayı hedefliyor.
Işığın yolu: Backlight Unit ve LPU 4L
- Backlight Unit (arka aydınlatma ünitesi): 145 LED ve kolimasyon lensleriyle 16 mW/cm² ışık üretiyor.
- Light Processing Unit 4L: polarizörler, kaplamalar ve özel bir LCD ile ışığı platformun her noktasına şekillendirerek iletiyor. 600.000–1.900.000 katmanlık ömür için tasarlanmış, gerektiğinde kolayca değiştirilebiliyor.
Aynı iş, iki yazıcı
| İş | Form 4BL | Form 3BL |
|---|---|---|
| 32 aligner modeli (yatay) | 14 dk (Fast Model, 160 μm) | 1 sa 21 dk (Draft V2, 200 μm) |
| 75 dikey ortodontik model | 1 sa 46 dk (Fast Model, 100 μm) | 6 sa 59 dk (Draft V2, 100 μm) |
| 28 restoratif model | 2 sa 48 dk (Precision Model, 50 μm) | 9 sa 25 dk (Model V3, 50 μm) |
| 24 okluzal splint | 1 sa 19 dk (LT Comfort, 100 μm) | 4 sa 32 dk (LT Comfort, 100 μm) |
| 80 dikey okluzal splint | 2 sa 10 dk (LT Comfort, 100 μm) | 18 sa 14 dk (LT Comfort, 100 μm) |
80 mm/sa tepe değeri Fast Model V1 ve 200 μm katmanla elde ediliyor; 100 μm'de tüm malzemelerin ortalaması 30 mm/sa. Platform Form 4B'ninkinin 2,7 katı olduğundan bir partiye 11 yerine 32 model sığıyor. Süreler geometri, malzeme ve yerleşime göre değişebilir. Bir laboratuvar yöneticisi verimin iki-üç katına çıktığını aktarıyor.
Büyük partide hata pahalıdır
Dolu bir büyük platform başarısız olduğunda kaybedilen reçine ve zaman da büyük olur. Formlabs bu riske karşı şu önlemleri sıralıyor:
- Her cihaza fabrikada 60 noktalı kalibrasyon ve muayene
- Reçine sıcaklığı ve seviyesi, baskı kuvvetleri ve baskı durumu için altı sensör; reçine 25–45 °C'ye hızla ısıtılıyor ve kızılötesiyle izleniyor
- Yüksek viskoziteli reçineler için mekanik karıştırıcı; baskıyı duraklatmayacak şekilde kartuş dolumu
- Geometri ve malzemeye göre ayarları uyarlayan Z ekseni kuvvet sensörü
- Uzaktan izleme için kamera ve bakım hatırlatıcıları
Beta kullanıcılar ve Formlabs mühendisleri cihazı yüzlerce baskıyla zorlamış; bir laboratuvar sahibi baskı başarısının neredeyse %100 olduğunu belirtiyor.
Malzeme ve sarf
Form 4BL, yedisi biyouyumlu 10'dan fazla dental reçineyle çalışıyor (ISO 13485 ve EU MDR sertifikalı kalite sistemi). Yeni kartuşlar 5–10 kat hızlı doluyor, %63 daha az atık çıkarıyor ve %30 daha az raf yeri kaplıyor; 5 litrelik Resin Pumping System kartuş değişimini azaltıyor. Open Material Mode ile üçüncü parti malzemeler basılabiliyor ve ayarlar değiştirilebiliyor. Form 4BL'nin laboratuvar hacminize uyup uymadığını 3Dream ile birlikte değerlendirebilirsiniz.
