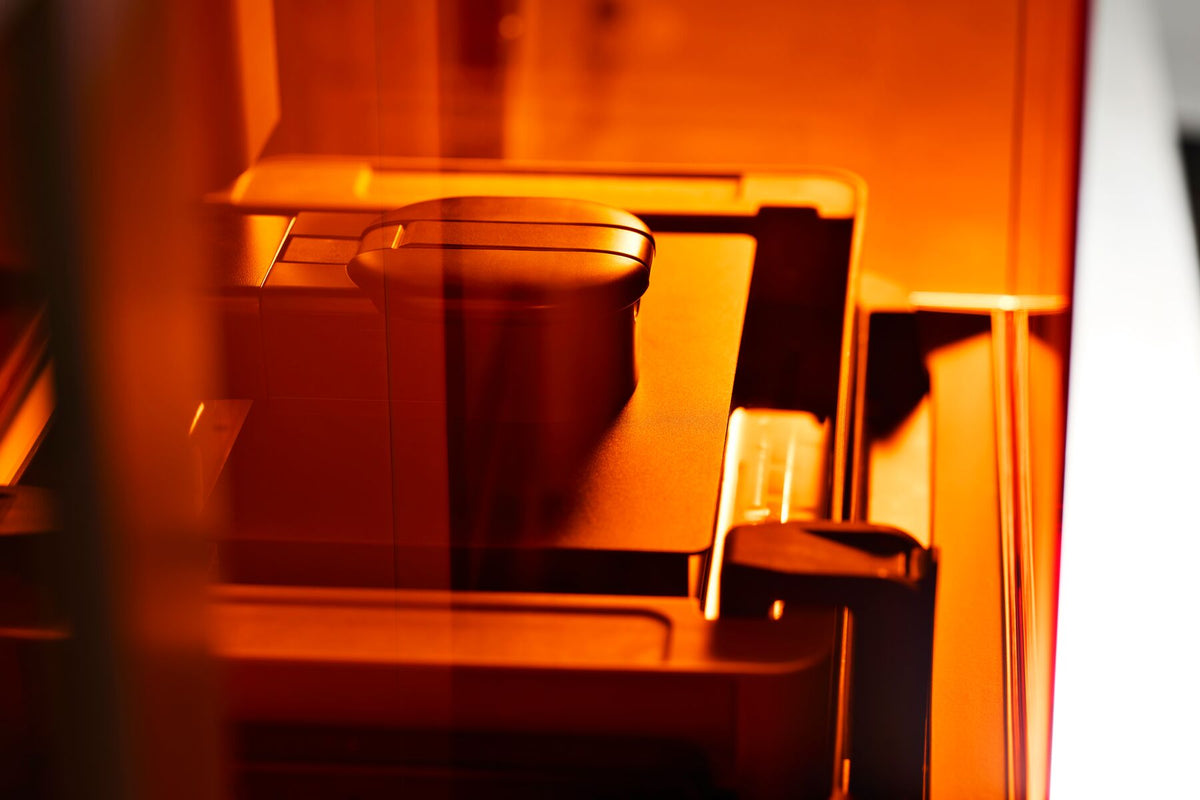

Low Force Display nedir? Form 4B'nin baskı motoruna yakından bakış
Form 4B'deki LFD motoru; LED arka aydınlatma, 50 μm pikselli LPU 4, ayırma dokusu ve esnek filmli tankla çalışıyor. Form 3B ile farklar, sarf ömürleri ve günlük kullanımda fark edeceğiniz sensörler tek yazıda.
Form 4B'nin hızını ve yüzey kalitesini anlamak için Low Force Display (LFD) motorunun parçalarını bilmek yeterli. Bu yazıda konuyu teknik broşür sırasıyla değil, bir klinik ya da laboratuvar kullanıcısının soracağı sorularla ele alıyoruz.
LFD hangi sorunu çözüyor?
Lazer tabanlı SLA hassas ama yavaş; DLP ve LCD sistemler hızlı ama çoğu zaman yüzey, çözünürlük ya da donanım ömründen taviz veriyor. LFD, Formlabs'ın maskelemeli stereolitografi (MSLA) yaklaşımıyla bu ikilemi aşma girişimi. Firma 2011'de Form 1 ile başlayan, 2019'da LFS motorlu Form 3B ile süren çizginin devamı olarak konumluyor.
| Form 4B | Form 3B / 3B+ | |
|---|---|---|
| Yöntem | MSLA (LFD) | SLA (LFS) |
| Işık | 60 LED'li Backlight Unit, 16 mW/cm² | Lazer |
| Görüntü oluşturma | LPU 4: 50 μm pikselli LCD | Galvanometre aynaları ve uzamsal filtre |
| Baskı hacmi | 20,0 × 12,5 × 21,0 cm | 14,5 × 14,5 × 19,3 cm |
Motoru oluşturan üç kavram
- Homojen ışık: Soğutmalı LED'lerin önündeki plano-konveks lens dizisi ışığı paralel hale getiriyor; platformun köşesi ile ortası aynı dozu alıyor.
- Light Processing Unit 4: Polarizör ve kaplamalarla desteklenen özel LCD katman görüntüsünü oluşturuyor, kenarlar anti-aliasing ile yumuşatılıyor. Ömrü malzeme ve katmana göre 600.000–1.900.000 katman; metal çerçeveli, çizilmeye dayanıklı ve sahada ucuza değişiyor.
- Düşük ayırma kuvveti: Hava geçiren mikro dokulu Release Texture filmi ile çift katmanlı esnek film tank, kürlenen katmanın tanktan nazikçe kalkmasını sağlıyor. Sonuç: ince detaylar ve hafif destekler deforme olmadan çıkıyor.
Sarf ve bakım açısından
- Tank: 2,3 L, 75.000+ katman, öncekilerden %33 daha ucuz, kapaklı ve istiflenebilir.
- Kartuş: 1 L, %63 daha az plastik, %30 daha küçük; kalan reçine yük hücresiyle izleniyor.
- Dolum Form 3'e göre viskoziteye bağlı olarak 5–10 kat hızlı; ısıtıcılar ve kızılötesi sensör ısınmayı kısaltıyor.
- Çıkarılabilir reçine karıştırıcıdan malzeme başına bir tane yeterli.
Günlük kullanımda fark edecekleriniz
Baskıyı başlattıktan sonra genellikle bir dakika içinde cihazdan uzaklaşabiliyorsunuz. Seviye, reçine miktarı, Z ekseni kuvveti ve sıcaklık sensörlerle takip ediliyor; hazne kamerası her baskının görüntüsünü Dashboard'a gönderiyor, istemezseniz kapatılabiliyor. 7 inç ekrandaki hata mesajları QR kodla destek makalesine yönlendiriyor. Standart alüminyum platform ile Quick Release'li paslanmaz çelik Build Platform Flex aynı 20,0 × 12,5 cm alanı sunuyor; 19 cm'yi aşan işlerde parçayı alırken tankı çıkarmanız gerekiyor. Bağımsız bir testte Form 4 için %98,7 baskı başarısı ölçülmüş.
Form 4B'yi çalışırken görmek için 3Dream'den demo talep edebilirsiniz.
